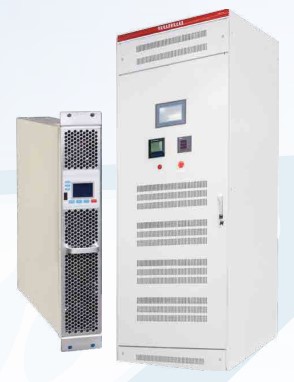

WSC-SVG 静止无功发生器采用可控电力电子器件发出无功及反向的滤波补偿电流，可以实现快速、精确、双向无功补偿：并可以针对 13 次及以下频段谐波快速、精确滤除，彻底消除系统谐振风险：同时还可以消除中性线谐波和三相不平衡。

模块化结构

¤ 功率单元设计成独立的单元，不依赖中央控制器即可独立工作。
¤ 多台功率单元并机运行，可以构成更大容量的 SVG 系统，以满足用户多样的现场应用。
¤并机运行的功率单元，其中一台故障后，其故障单元将自动退出运行，其余单元继续运行，保障了 SVG 系统的稳定性和可靠性。
可靠性高

¤ 采用独有的专利技术，实现了对于干扰抑制速度的飞速提升，等效开关频率达到 80kHz，
电流环带宽达到 6kHz，保护更及时，满足产品在恶劣环境下应用的要求。
¤WSC-SVG 在工业现场，不开启滤波功能与纯电容器并联使用，不产生谐振。
抗污染能力强

¤ 除风扇外所有导电元件与外部隔离，适应于粉尘、盐碱、潮湿严重的恶劣场合。
¤ 模块内部结构示意图：

灵活的应用方案

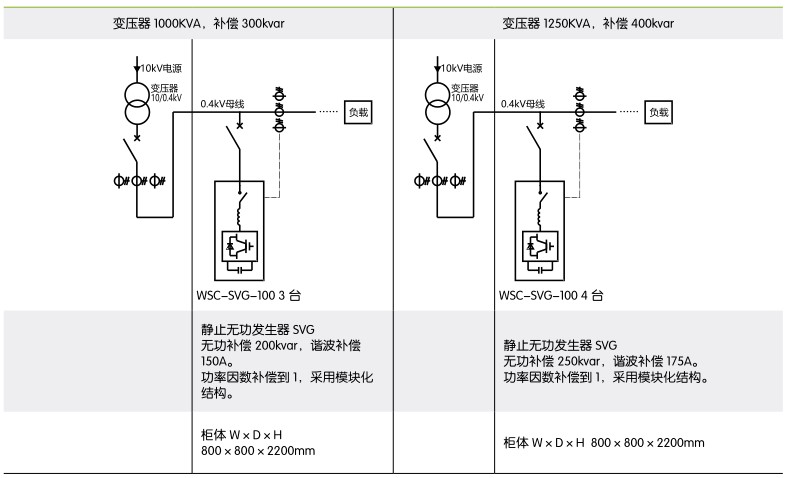

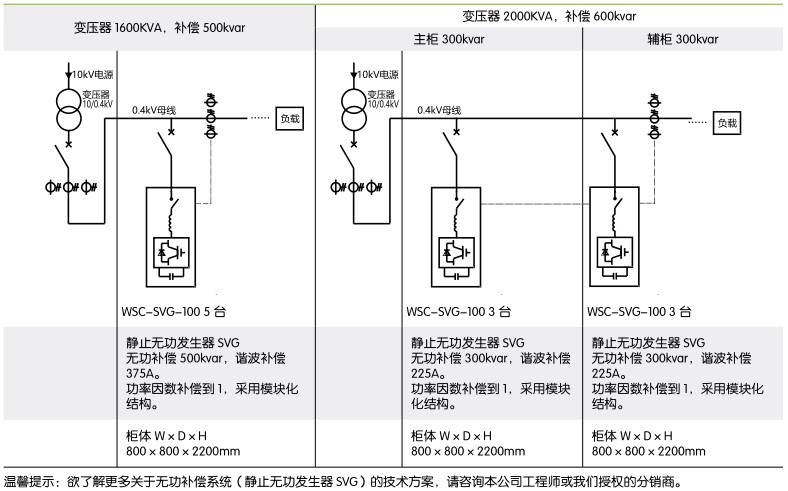

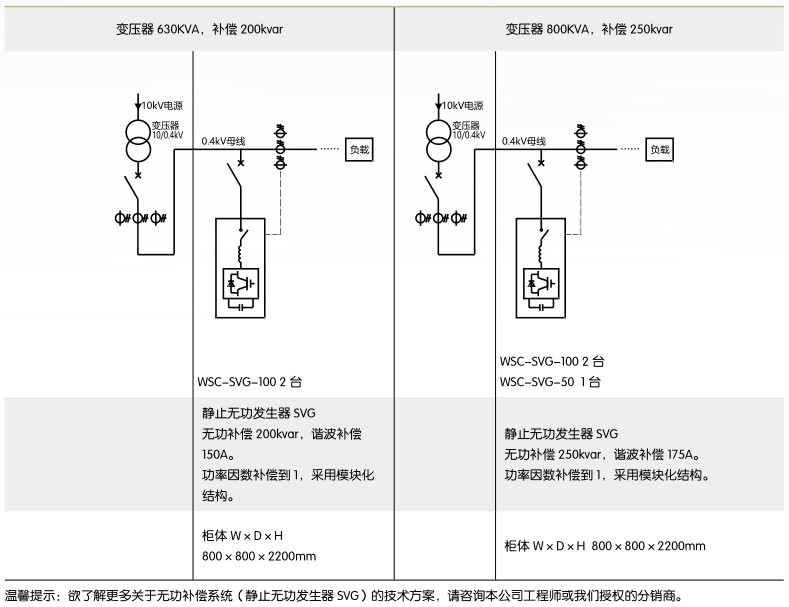

¤ 不同容量规格的 WSC-SVG 静止无功发生器可以任意搭配、组合使用，以满足用户现场多样的需求；
·多台 WSC-SVG 并机使用，实现系统容量的扩展；
·WSC-SVG 与有源滤波器 (APF) 搭配使用，同时解决无功补偿和谐波治理的问题；
·WSC-SVG 与无功补偿组件搭配使用，降低系统的成本：
·无论哪种搭配方案，WSC-SVG 都不会发生谐振，保证电网和设备安全。
安装方便、维护简单

¤WSC-SVG 支持多种采样方式接入，可以选择系统侧采样，也可以选择负载侧采样；
¤ 支持机架式安装方式，可方便安装于配电柜内：也可选择壁挂式安装方式，可以安装于配电室墙面：
¤ 人机界面友好，故障信息呈现清晰，运行数据查阅方便：
¤ 模块化结构设计，故障单元更换简单。
集成多种功能，解决多种问题

¤WSC-SVG 的基础功能为补偿无功，其优越的性能可校正功率因数指数至 1。
¤ 同时，其还可以治理 13 次及以下谐波，用以消除非线性负载产生的谐波，从而提高配电系统的电能质量。
¤ 另外，其还可以解决三相不平衡和中性线电流过大的问题。
¤ 此多种应用功能可以灵活选择，从而满足用户现场的多样需求。

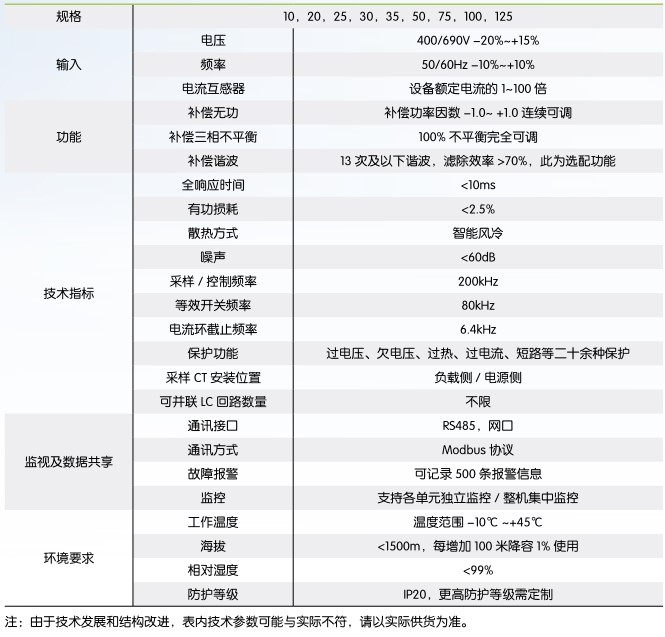

静止无功发生器 SVG 支持机架和壁挂式两种安装方式，其技术指标如下：
