九肚KOTO 牌WSC 系列智能集成低压电力电容器系赢博官方网站在二十多年专业制造低压电力电容器的基础上经过多年探索实践，研制开发的无功补偿新产品。它由智能测控单元、过零投切开关、保护单元、两台( △型) 或一台(Y 型) 低压电力电容器构成。替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代智能电网对无功补偿的更高要求。

¤ 电源条件
额定电压：~220V/380V
电压偏差：±20%
电压波形：电流谐波不大于10%
电压波形：正弦波，总畸变率不大于5%
工频频率：48.5~51.5Hz
功率消耗：<1W（切除电容器时）

<1W（投入两台电容器时）

¤ 无功补偿参数
无功补偿误差：≤最小电容器容量的5%；
无功容量：单台≤ 40Kvar( 三相补偿)、

≤ 20Kvar( 分相补偿)

¤ 测量误差
电压：≤ 0.5%
电流：≤ 0.5%
功率因数：≤ ±1.5%
温度：±1℃

¤ 环境条件
环境温度：-40~40℃
相对湿度：40℃，20~90%
海拔高度：≤ 2000m

¤ 保护误差
电压：≤ 0.5%
电流：≤ 0.5%
温度：±1℃

¤ 可靠性参数
控制准确率：100%
控制容许次数：100 万次

¤ 电气安全
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《压低并联电容器装置使用条件》、GB/T22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。

型号规格

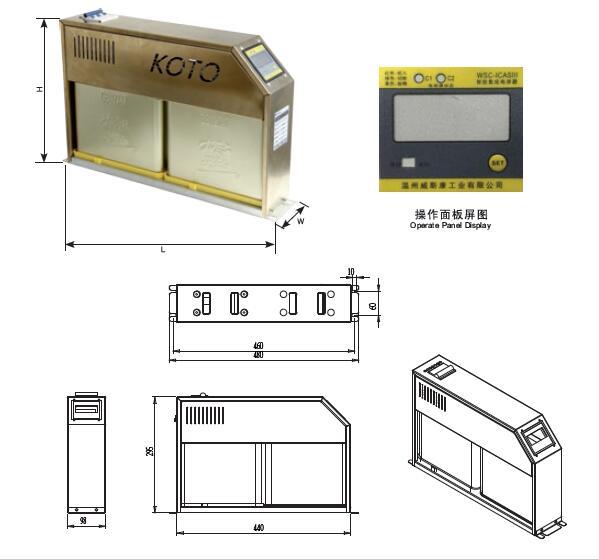

外形尺寸及操作面板显示屏图
